Hướng Dẫn sử dụng LED Matrix 8x32

Chi tiết về cách sử dụng LED Matrix 8x32, ghép 2 led matrix, sử dụng thư viện Arduino cho module led matrix8x32

Chào các bạn, hôm nay chúng ta sẽ tìm hiểu về một thiết bị hiện thị cực kì gần gữi, đó là led matrix, chúng ta thường bắt găp chúng rất nhiều ở ngoài đời sống, từ các biển báo, đèn giao thông tới các rạp chiếu phim, siêu thị hay nhà hàng. Có nhiều cách để sử dụng và hiển thị các kí tự trên Led Matrix. Hôm nay DIY LKHN sẽ hướng dẫn các bạn sử dụng module Led Matrix 8x32 đã tích hợp IC Max7219.

Chuẩn bị :

Phần cứng:

• 1 Kit Arduino UNO R3
• 1 Modul Led Matrix 8x32
• Cáp 7 màu

Phần mềm:

• App Arduino 1.8.3 (download tại đây)
• Thư viện 72xx  (download tại đây)

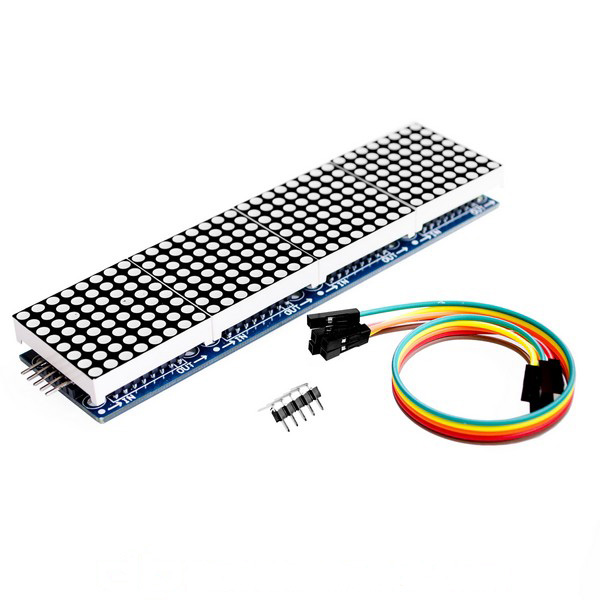

Giới Thiệu về module Led Matrix 8x32

Moudle Led Matrix 8x32 là sự kết hợp của 4 led Matrix 8x8. Mỗi led được kết nối với một IC đệm Max7219 của hãng Maxim. Bốn IC này được kết nối nối tiếp với nhau và giao tiếp với bộ xử lí theo chuẩn truyền thông I2C.

Led Matrix được thiết kế với 5 chân kết nối với vi điều khiển:

• IN là chân truyền dữ liệu từ vi điều khiển đến Max7219 được nối với chân MOSI (chân 11) của Arduino.
• CLK là chân cấp xung nhịp hoạt động cho Max7219 được nối với chân SCK (chân 13) của Arduino.
• LOAD là chân lựa chọn hoạt động, chân này nối với bất kì một chân I/O nào trên Arduino (ở đây ta chọn chân số 10).
• Vcc là chân cấp nguồn, được nối với 5V trên Arduino.
• GND là chân cấp Mass, được nối với GND trên Arduino.

Kết Nối và nạp chương trình

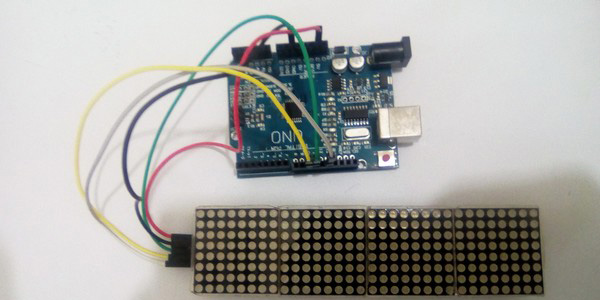

Đầu tiên các bạn kết nối Led matrix với Arduino theo hướng dẫn trên. Nạp code cho LED matrix
